Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Πρότυπο: | SL-25-100M | Δύναμη: | 60w 80w 100w |
|---|---|---|---|
| Διάρκεια ζωής οδηγήσεων: | 50000h | ΚΔ: | 3000K, 4000K, 5700K, 6500K, 2700K |
| Αποδοτικότητα: | 160lm/W | Εξουσιοδότηση: | 5 έτη |
| Υψηλό φως: | Υπαίθριοι οδηγημένοι φωτεινοί σηματοδότες 160lm/W,Υπαίθριος οδηγημένος ηλιακός φωτεινός σηματοδότης,Οδηγημένος ελαφρύς λαμπτήρας οδών 5700K |
||

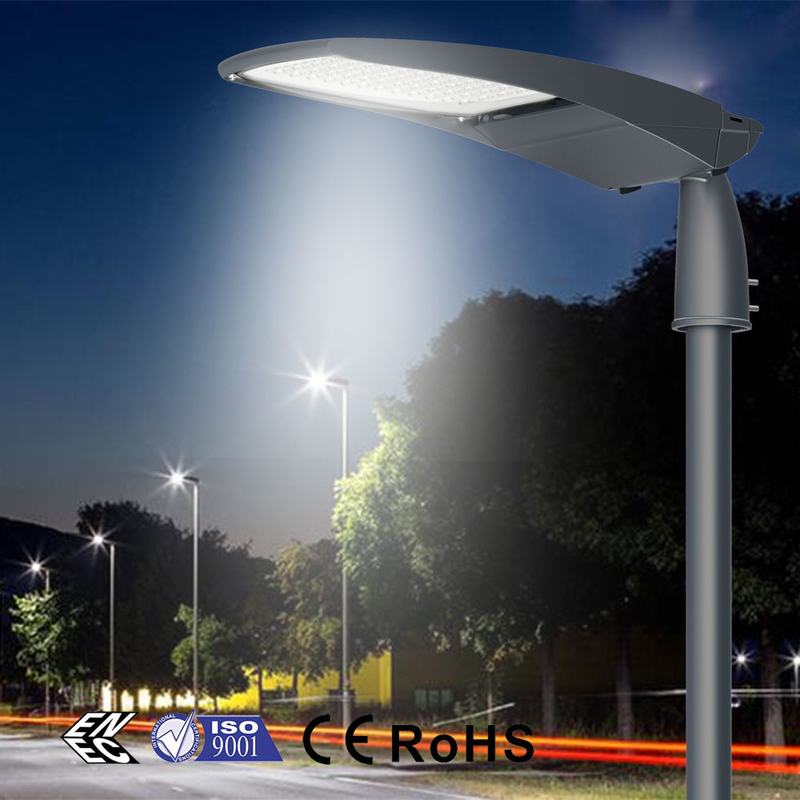

Φωτισμός δρόμου LED YASL-25
Τρόποι εγκατάστασης:
Τόσο οριζόντια όσο και κατακόρυφα διαθέσιμα και ρυθμιζόμενη γωνία-15° έως +15°

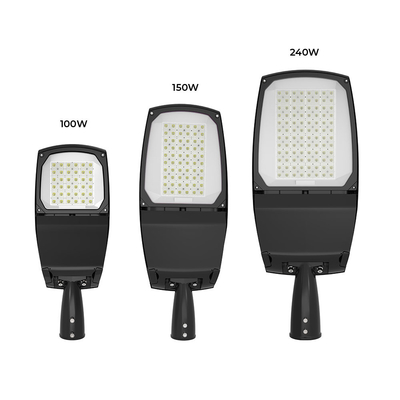

Αυτή η σειρά είναι ένα φωτιστικό δρόμου υψηλής απόδοσης που διατίθεται σε τρία μεγέθη.
Το φωτιστικό κατασκευάζεται από αλουμίνιο χύτευσης υψηλής πίεσης.
Θα έχει απόδοση led έως 130 lm/w και θα μπορεί να παράγει.
Έως 26000 lumens φωτιστικού στα 4000K με φινίρισμα σε Γκρι ή μαύρο στάνταρ.
IP66 CE ROHS
Προσδιορισμός προϊόντος:
| Κωδικός προϊόντος | YASL-25-40M | YASL-25-100M | YASL-25-150M | YASL-25-240M | |||||||||||||||||
| Ισχύς εισόδου | 30W | 40W | 50W | 60W | 100W | 120W | 150W | 200W | 240 W | ||||||||||||
| Διάμετρος σωλήνα εγκατάστασης | φ45/60mm | φ45/60mm | φ45/60mm | φ45/60/76mm | |||||||||||||||||
| Φωτεινή ροή | 3900-4500lm | 5200-6000 | 6500-7500lm | 7800-9000lm | 13000-15000lm | 15600-18000lm | 19500-22500λμ | 26000-30000lm | 31200-36000λμ | ||||||||||||
| Θερμοκρασία χρώματος | 2700~6500 χιλ | ||||||||||||||||||||
| Τάση εισόδου | AC90~305V | ||||||||||||||||||||
| Εύρος Συχνοτήτων | 50/60Hz | ||||||||||||||||||||
| Συντελεστής ισχύος | PF≥0,95 | ||||||||||||||||||||
| δείκτης απόδοσης χρωμάτων | Ra≥70 | ||||||||||||||||||||
| Θερμοκρασία Κατάστασης Λειτουργίας | -40~50ºC | ||||||||||||||||||||
| Υγρασία Κατάστασης Εργασίας | 20%~90% RH | ||||||||||||||||||||
| Διάρκεια ζωής LED | 50000h | ||||||||||||||||||||
| Βαθμός Προστασίας | IP66 | ||||||||||||||||||||
| Επίπεδο προστασίας | ΙΚ08/09/10 | ||||||||||||||||||||
| Ύψος εγκατάστασης | 3-6μ | 3-6μ | 4-6μ | 4-8μ | 6-10μ | 8-12μ | 8-12μ | 10-14μ | 10-14μ | ||||||||||||
| Καθαρό βάρος | 2,9 κιλά | 2,9 κιλά | 2,9 κιλά | 3,8 κιλά | 3,8 κιλά | 5,7 κιλά | 5,7 κιλά | 7,2 κιλά | 7,2 κιλά | ||||||||||||
| Μεικτό βάρος | 3,4 κιλά | 3,4 κιλά | 3,4 κιλά | 4,0 κιλά | 4,0 κιλά | 6,0 κιλά | 6,0 κιλά | 7,5 κιλά | 7,5 κιλά | ||||||||||||
| Μέγεθος συσκευασίας (mm) | 600*260*165 | 680*270*160 | 820*320*160 | 920*370*180 | |||||||||||||||||
Φωτομετρικός
| DH-T1 | DH-T3-M | DH-T4-M | DY-T3-M | GY-T2-M01 | GX-T2-M | GX-T4-L | HX-T2-S | ||||||||
| DH-T2-L | DH-T3-MA | DH-T5-M | ΓΥ-Τ1-Μ | GY-T3-M01 | GX-T3-M | Υ-Τ2-Μ | HX-T2-M | ||||||||
| DH-T2-M | DH-T3-MB | ΔΥ-Τ2-Μ | ΓΥ-Τ2-Μ | GX-T2-S | GX-T4-M | Υ-Τ3-Μ | HX-T3-M |
Μέγεθος προϊόντος
| Κωδικός προϊόντος | YASL-25-40M | YASL-25-100M | YASL-25-150M | YASL-25-240M | |||||||||||||||||
| L(mm) | 555 | 645 | 790 | 890 | |||||||||||||||||
| W(mm) | 210 | 257 | 305 | 361 | |||||||||||||||||
| H(mm) | 143 | 147 | 147 | 163 | |||||||||||||||||
| S.No | Απαίτηση | Απαίτηση | Πρότυπο δοκιμής |
| Φυσικές απαιτήσεις | |||
| 1 | Τύπος κατοικίας | Κράμα αλουμινίου από χυτό χυτό υπό πίεση βαρέως τύπου | ISO 3522 |
| 2 | Κάλυμμα | Tempered Glass | |
| 3 | Τσιμούχα | Φλάντζα από καουτσούκ πυριτίου | |
| 4 | Εύρος ισχύος κατοικίας | 30W 40W 50W 60W 80W 100W 150W 200W 220W 240W | |
| 5 | Επιλογές υποδοχής | Υποδοχή NEMA, Photocell, Smart controller, Shorting Cap | |
| 6 | Εξαρτήματα από ανοξείδωτο χάλυβα | Ελάχιστο 316L Βαθμός 316L | |
| 7 | Προστασία IP | IP66 | IEC 60529 |
| 8 | ΙΚ Προστασία | ΙΚ08 | IEC 62262 |
| 9 | Άνοιγμα χωρίς εργαλεία | Πρόσβαση χωρίς εργαλεία στον χώρο ταχυτήτων | |
| 10 | Δοκιμές διάβρωσης σε τεχνητές ατμόσφαιρες - Δοκιμές ψεκασμού αλατιού | EN/ISO 9227 - Δοκιμές διάβρωσης σε τεχνητές ατμόσφαιρες -Δοκιμές ψεκασμού αλατιού για 1000 ώρες | EN/ISO 9227 |
| 11 | Δοκιμή κραδασμών | ANSI C136.31 - Εξοπλισμός φωτισμού δρόμων και περιοχών - Δόνηση φωτιστικού | ANSI C136.31 |
| LED και οπτικά | |||
| 1 | LED Μάρκα | Osram/CREE | |
| 2 | Τύπος LED | >2W LED υψηλής ισχύος με κεραμική βάση (3V - Single chip die) >2w | |
| 3 | Ρεύμα οδήγησης LED | <750 mA | |
| 4 | Διάρκεια ζωής LED | >100.000 ώρες @L95 | LM80 και TM21 |
| 5 | Οπτικό Υλικό | Υπολογιστής UV | |
| 6 | Κατανομές φωτισμού | Τύπος I, II, III, IV | |
| Θερμικές Απαιτήσεις | |||
| 1 | Εύρος θερμοκρασίας περιβάλλοντος προϊόντος | -40°C έως 55°C | |
| 2 | Εύρος θερμοκρασίας αποθήκευσης προϊόντος | έως 85°C | |
| 3 | Θερμοκρασία θήκης LED (Tc) | <75°C @50°C θερμοκρασία περιβάλλοντος | UL1598 |
| 4 | Εύρος θερμοκρασίας θήκης οδηγού | <85°C @50°C θερμοκρασία περιβάλλοντος | UL1598 |
| Εκτέλεση | |||
| 1 | Εύρος τάσης εισόδου | 110V 120V 220V 270 305VAC - 50/60Hz | IEC 60598-2-3 |
| 2 | Συντελεστής ισχύος | >0,90 | IEC 60598-2-3 |
| 3 | THD | <20% | IEC 60598-2-3 |
| 4 | Προστασία από υπερτάσεις | 10KV | |
| 5 | Θαμπό | 1-10V ή 1-10V+DALI | |
| 6 | Κατηγορία συσκευών | Τάξη Ι ή Τάξη ΙΙ | IEC 60598-2-3 |
| 7 | CCT | 3000K/4000K/5700K | ANSI C78.377A |
| 8 | CRI | >70Ra | ANSI C78.377A |
| 9 | Μακαντάμ | <3 Βήμα Binning | ANSI C78.377A |
| 10 | Διάρκεια ζωής προϊόντος | >100.000 ώρες @L80 | TM28 |
| 11 | Αποτελεσματικότητα αυλού Σύμφωνα με το LM-79 | ≥ 160lm/W (25°C θερμοκρασία περιβάλλοντος) | LM-79 |
| 12 | Αποτελεσματικότητα αυλού Σύμφωνα με το LM-82 | Όχι μεγαλύτερη από 5% διαφορά από το αποτέλεσμα LM79 | LM-82 |
| 13 | Σύνδεσμος μονάδας LED και σύνδεσμοι σύρματος | UL εγκεκριμένο | IEC 60598-2-3 |
| 14 | Ηλεκτρικά καλώδια μεταξύ των μονάδων Driver και LED και της υποδοχής NEMA και του προγράμματος οδήγησης | Πρέπει να έχει έγκριση UL | IEC 60598-2-3 |
